BIM管线综合设计：精准规避人防门开启受阻风险

2026-03-17

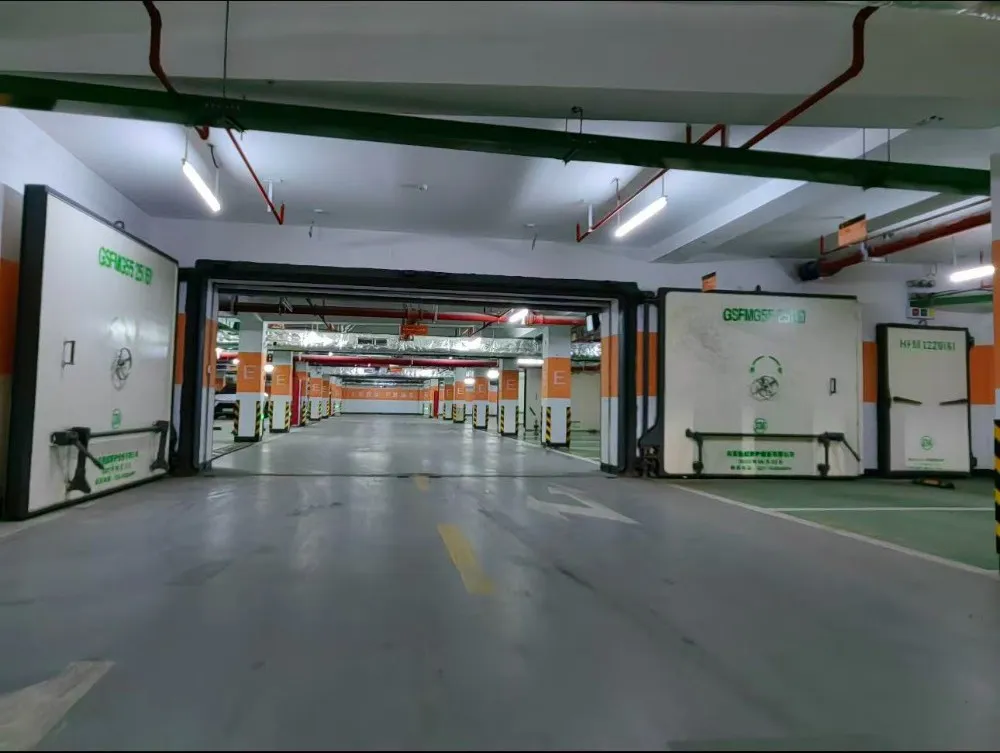

在建筑工程中，人防门是保障战时人员安全的重要设施，其正常启闭直接关系到生命安危。然而，在传统的二维设计模式下，人防门周边管线密集，常常导致开启受阻，造成施工阶段的大量拆改。BIM管线综合设计的出现，为这一难题提供了精准的解决方案。

PART
传统设计的困境：管线与人防门“打架”

在传统二维设计中，各专业管线（通风、给排水、电气等）分别设计，缺乏协同，导致在人防门开启范围内常常出现风管、水管、桥架等管线的冲突。施工过程中，这些问题往往直到安装完成后才被发现，不得不进行大规模拆改，既浪费资源又延误工期。
案例一：某商业综合体人防门拆改风波
某商业综合体项目在人防区域验收时，发现多个人防门因上方风管和侧面桥架阻碍无法完全开启。施工人员不得不对已安装完成的风管和桥架进行紧急拆改，不仅增加了数十万元的改造成本，还延误了项目近一个月的交付时间。事后复盘发现，根本原因在于各专业设计间缺乏协同，二维图纸难以直观显示管线与门扇的立体空间关系。
案例二：医院急诊楼的“风管拦路虎”
某三甲医院急诊楼地下人防区施工中，传统CAD设计未发现防烟风管与人防门开启轨迹重叠。门框安装后风管支架已焊接固定，导致人防门仅能开启60°，不符合战时疏散要求。最终拆除30米风管重新排布，延误工期12天，额外产生拆改费用28万元。

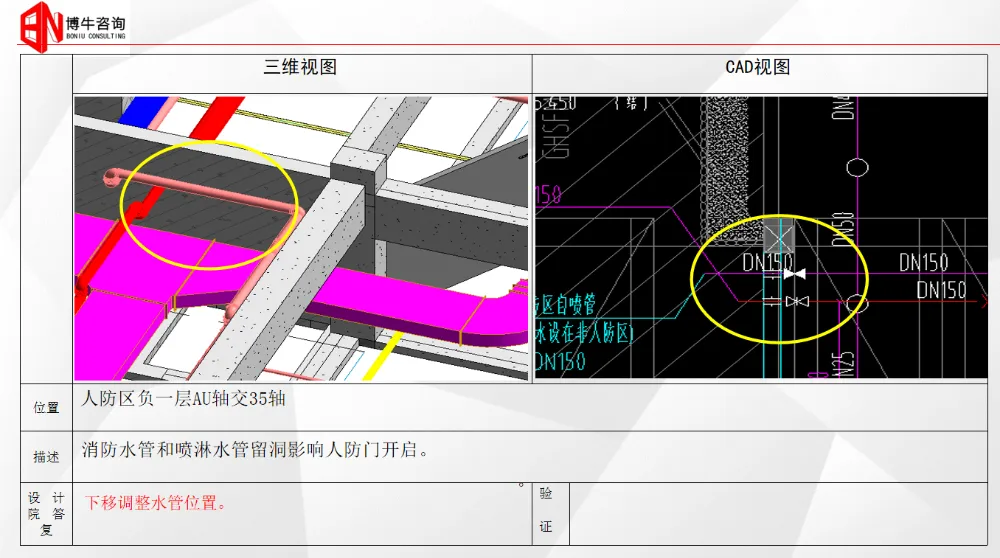

BIM技术通过三维数字化设计，在虚拟空间中提前模拟所有管线的走向和标高，并进行碰撞检测，精准定位管线与门扇的冲突点。设计团队可在施工前调整管线布局，优化排布方案，确保人防门开启范围内无任何障碍物。你在工作中遇到过哪些BIM应用的 精准痛点 ？评论区聊聊～
